Borde y captación
El sistema integra sardinel y canal. La capacidad de captación se verifica según pendientes, área aportante y caudal de diseño.

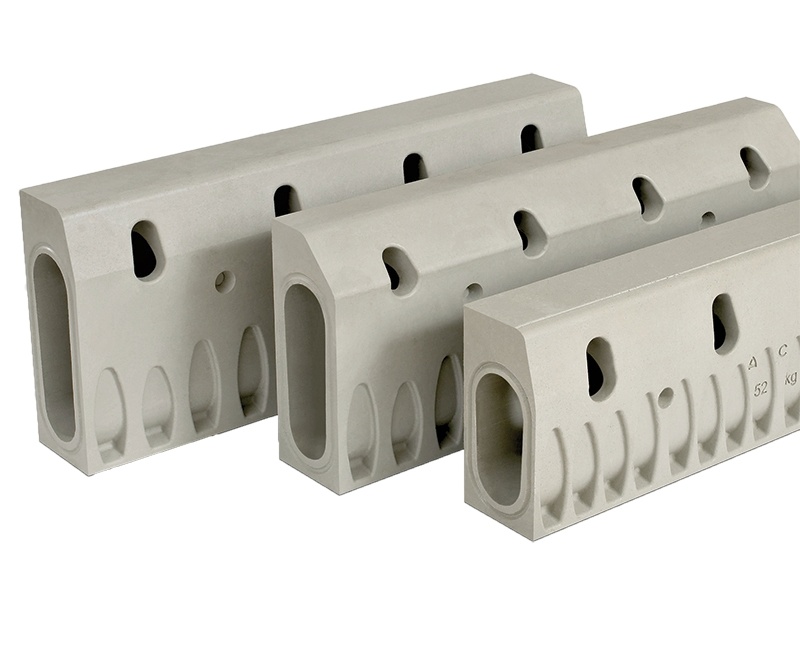

ACO KerbDrain
Bordillo y drenaje en uno.
Delimite el pavimento y recoja el agua con un sardinel drenante de concreto polímero. Explore las referencias KD 305 y KD 480 y comparta los datos de su obra para cotizar con DISAYM.
Dos funciones en una línea de bordillo
Las entradas laterales captan la escorrentía y el cuerpo del canal la conduce hacia las salidas previstas en el proyecto.
Configuración modular
La ficha incluye tramos rectos, piezas curvas y transiciones. Seleccione los códigos que correspondan al trazado y a las cotas de la obra.
Inspección y limpieza
Prever arquetas y puntos de acceso, conexiones y un plan de mantenimiento. Las entradas y el canal deben mantenerse libres de obstrucciones.
Referencias KD 305 y KD 480
La ficha ACO presenta sistemas con alturas nominales de 305 y 480 mm. Las piezas de rebaje y transición tienen geometrías diferentes y se seleccionan por código.
- Concreto polímero: confirmar compatibilidad con las condiciones de exposición.
- Clase D400: documentada en la ficha según EN 1433. Verificar referencia, cimentación y detalles de instalación; no equivale al peso admisible de un vehículo.
- Tramos de 500 y 1.000 mm: disponibles según modelo. Confirmar dimensiones, peso y manejo en obra.
- Piezas especiales: curvas, rebajes y elementos para paradas de autobús, según configuración de la ficha.
Así se integra en el entorno
Fotografías ilustrativas de aplicación e instalación. No se presentan como obras ejecutadas por DISAYM.

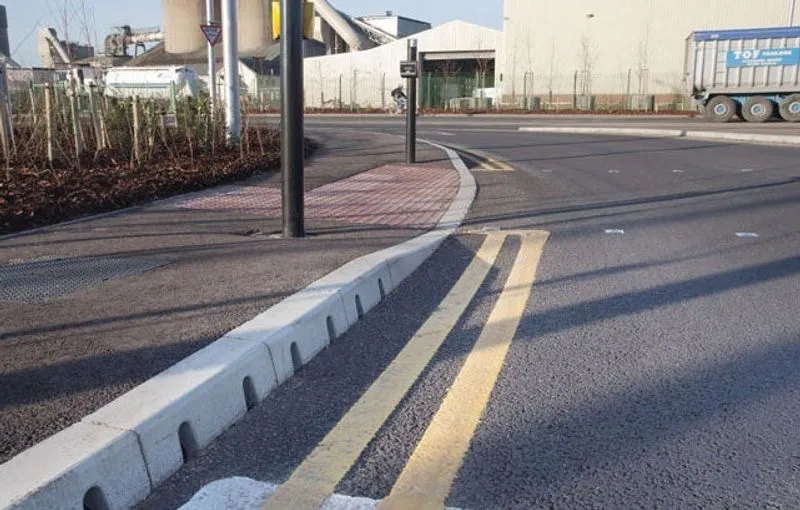

Tramos curvos
La selección de módulos curvos depende del radio, la longitud y la geometría del proyecto.

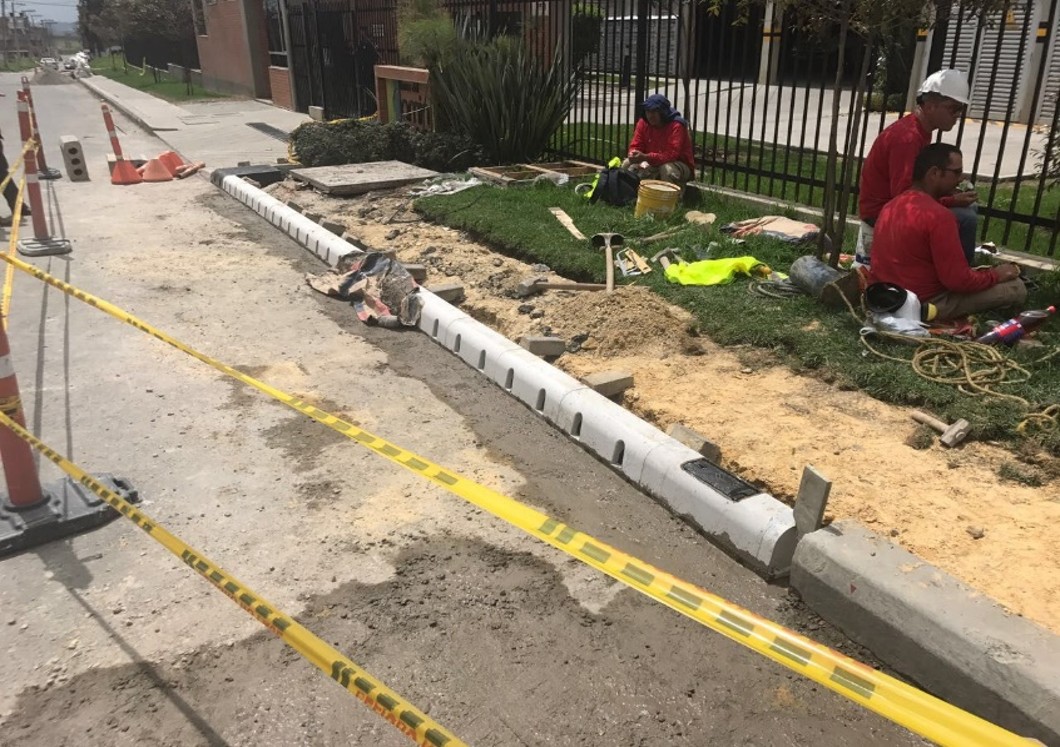

Instalación en obra
La cimentación, el alineamiento, las juntas y la conexión a la red requieren un detalle constructivo específico.

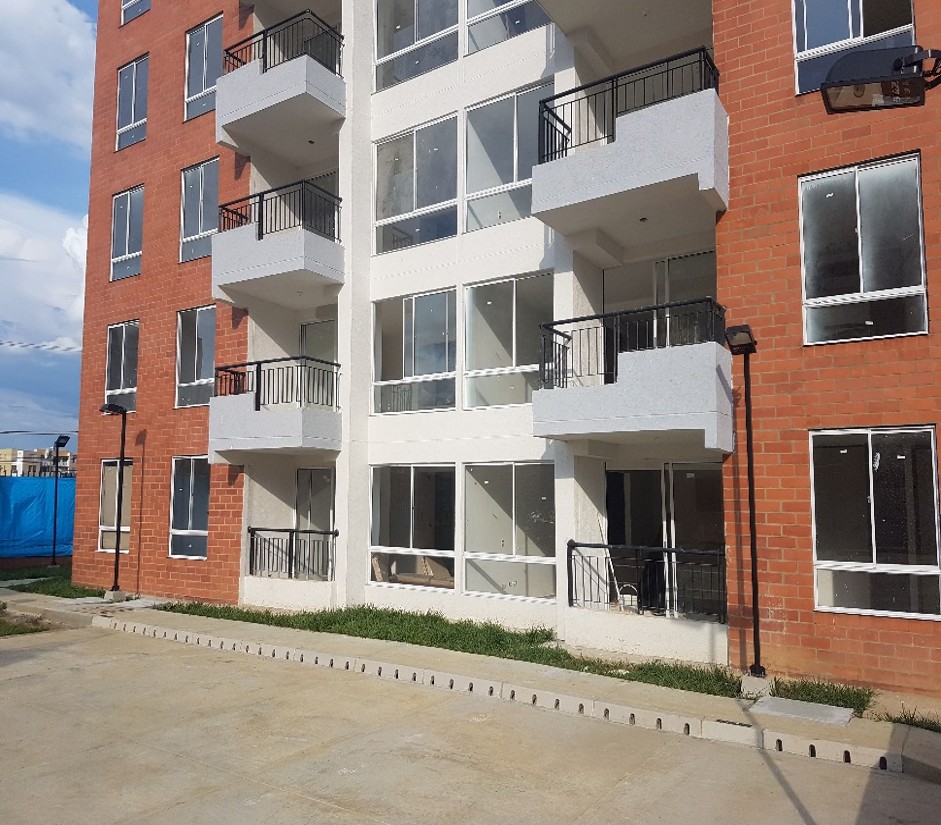

Entornos residenciales
Integrar drenaje, pendientes y puntos de descarga con el espacio pavimentado y las condiciones de accesibilidad.
Preparemos la selección para su obra
Envíe estos datos para orientar las referencias y cotizar el sistema completo.
1. Ubicación y trazado
Ciudad de entrega, longitud, planos, radios de curva, cotas y rebajes necesarios.
2. Agua y descarga
Área aportante, caudal de diseño, pendientes y puntos de conexión a la red.
3. Uso e instalación
Tránsito previsto, maniobras, pavimento, condiciones del terreno y requisitos de accesibilidad.
El sistema debe comprobarse hidráulicamente junto con sus salidas y accesos de mantenimiento. Elegir KerbDrain no garantiza por sí solo ausencia de apozamientos ni cumplimiento del RAS y de los requisitos locales: corresponden al diseño y la instalación del proyecto.
Cotizar bordillo KerbDrain →
