TecDren
Protección y drenaje.
Geotextil filtrante unido a una lámina nodular de HDPE para captar y conducir agua y complementar la protección de impermeabilizaciones. Comparta su aplicación y requerimientos para cotizar con DISAYM.
Filtración, protección y conducción
El geocompuesto combina geotextil y lámina nodular. Su instalación debe dar continuidad al drenaje y conectarse a una descarga definida por el proyecto.
Protección Mecánica Integral
Complementa la protección mecánica de la impermeabilización frente al relleno. Revise compatibilidad, fijación y procedimiento de colocación.
Espacio drenante
La geometría nodular forma un espacio para conducir agua. La orientación y los remates deben seguir el detalle constructivo; no sustituye la impermeabilización.
Filtración y evacuación
El geotextil filtra y la lámina conduce el agua hacia el colector. Compare capacidad de flujo, presión y gradiente con los requerimientos de la obra.
Especificaciones de la Lámina Nodular
La ficha disponible describe una lámina nodular de HDPE y un geotextil no tejido de PP. Los valores siguientes corresponden al documento de mayo de 2021; confirme su vigencia al seleccionar la referencia.
- Lámina: resistencia a compresión de 200 kPa según ASTM D1621 y altura de nódulo de 8 mm según ASTM D5199. Son datos de ficha, no una carga admisible del proyecto.
- Filtro: abertura aparente de 0,140 mm según ASTM D4751. Verifique compatibilidad con el suelo y los requisitos hidráulicos.
- Configuración: comprobar orientación, traslapos, remate superior y conexión al colector conforme al detalle de instalación.
- Presentación de ficha: rollo de 2 × 20 m, área de 40 m² y espesor total del geocompuesto de 8,6 mm; aplicar las tolerancias del documento.
Aplicaciones en Edificación Sostenible y Obras Civiles
Fotografías ilustrativas de instalación y configuración. No se presentan como obras ejecutadas por DISAYM.
Lámina nodular en obra
La imagen muestra la geometría nodular desplegada junto al terreno. Para muros y sótanos, defina protección, continuidad y evacuación del agua.

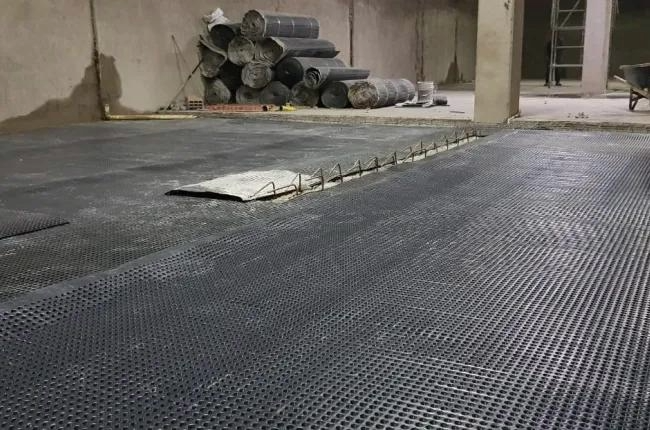

Instalación sobre superficie horizontal
La foto muestra el despliegue sobre una superficie horizontal. En cubiertas verdes, confirme el sistema completo y la orientación prevista; no invierta la lámina sin un detalle aprobado.
Detalle de la lámina junto al muro
La fotografía muestra la lámina en posición vertical junto a una estructura. Revise fijación, protección de la impermeabilización y conexión al drenaje.
TecDren y protección tradicional: criterios de selección
Compare alternativas según el detalle de su proyecto, materiales, espacio disponible y procedimiento de instalación.
| Criterio de Evaluación | Solución con Tecdren (Lámina Nodular) | Muro de Ladrillo Adosado + Grava |
|---|---|---|
| Capacidad de Protección Mecánica | Verificar compresión y protección frente a daños de instalación. | Verificar estabilidad, juntas y compatibilidad con el relleno. |
| Alivio de la Presión de Agua | Comprobar flujo bajo presión, gradiente y conexión a descarga. | Comprobar filtración, drenaje y continuidad del sistema. |
| Volumen y Pérdida de Espacio | La ficha indica 8,6 mm para el geocompuesto, más los elementos del detalle. | Espesor definido por mampostería, agregado y detalle constructivo. |
| Rendimiento de Instalación | Depende del área, geometría, fijaciones y conexiones. | Depende de las actividades y tiempos del procedimiento previsto. |
Resistencia a Compresión (ASTM D1621)
La ficha reporta 200 kPa para la lámina. Revise las condiciones de ensayo y la deformación admisible junto con las cargas del proyecto.
Transmisividad Hidráulica
La ficha presenta curvas de flujo por gradiente para distintos esfuerzos. Seleccione la condición de presión y gradiente aplicable, con continuidad hasta la descarga.
Resistencia Química e Inercia
Confirme compatibilidad de los componentes con el suelo, los fluidos y las condiciones de exposición de su obra.
Preparemos su cotización
Indique aplicación, área, altura o profundidad, condiciones del suelo, punto de descarga y ciudad de entrega. Adjunte planos o especificación para seleccionar la configuración.
Ficha disponible: mayo de 2021. Confirme documentación vigente y disponibilidad con DISAYM.
