Lámina nodular L10SG
Protección sin geotextil.
Lámina de HDPE con nódulos de 10 mm, sin geotextil adherido, para protección complementaria y conducción de agua en aplicaciones diseñadas. Envíe planos o requerimientos para cotizar con DISAYM.
Protección y espacio drenante
La geometría nodular aporta un espacio drenante y protección complementaria. Defina orientación, filtración, remates y descarga según las condiciones de la obra.

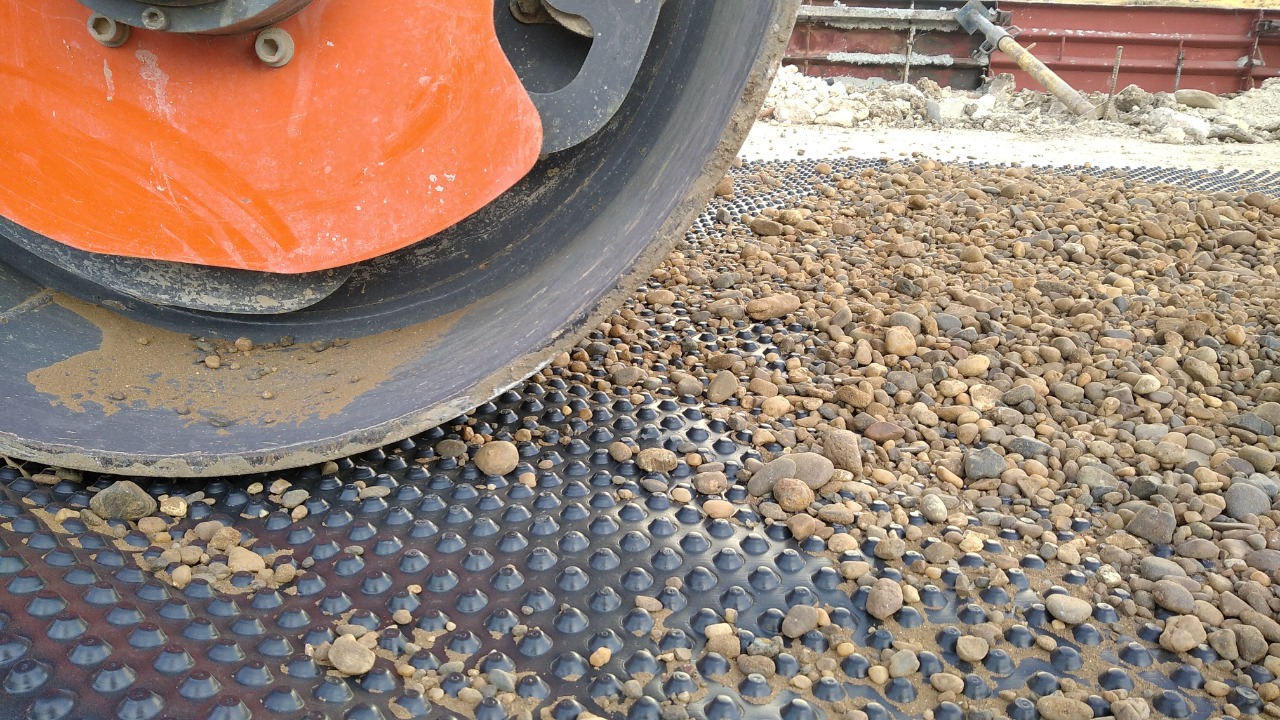

Protección complementaria
Ayuda a proteger la impermeabilización durante el relleno. Verifique compatibilidad, material de aporte y procedimiento de compactación.
Geometría nodular
Los nódulos forman un espacio entre superficies. Su orientación y continuidad deben seguir el detalle constructivo; no sustituye la impermeabilización.
Conducción hacia la descarga
La lámina puede conducir agua hacia una descarga prevista. El caudal se verifica con la presión y el gradiente de servicio; al no incluir geotextil, defina la filtración requerida.
Especificaciones del Geodrén L10SG (Lamidren)
La ficha disponible de Lamidren L10SG describe una lámina de HDPE sin geotextil. Los valores siguientes corresponden al documento de julio de 2020; confirme su vigencia al seleccionar la referencia.
- Lámina: altura de nódulo de 10 mm y masa de 660 g/m² según la ficha. Diferencie la altura del nódulo del espesor de lámina reportado: 0,625 mm.
- Sin geotextil: especifique la filtración necesaria para evitar migración del suelo y mantener la continuidad del drenaje.
- Ensayo hidráulico ASTM D4716: gradiente 1,0 y presión de 20 kPa; la ficha reporta 2,83 × 10⁻³ m²/s y flujo de 2,83 l/s/m para esa condición.
- Presentación: rollo de 2,10 × 25 m, área de 52,5 m² y peso de 40 kg según el documento disponible.
Aplicaciones en Edificación y Obras Civiles
Fotografías ilustrativas de obra y detalles de lámina nodular. No se atribuyen estas aplicaciones a DISAYM ni se identifica una referencia solo por la imagen.

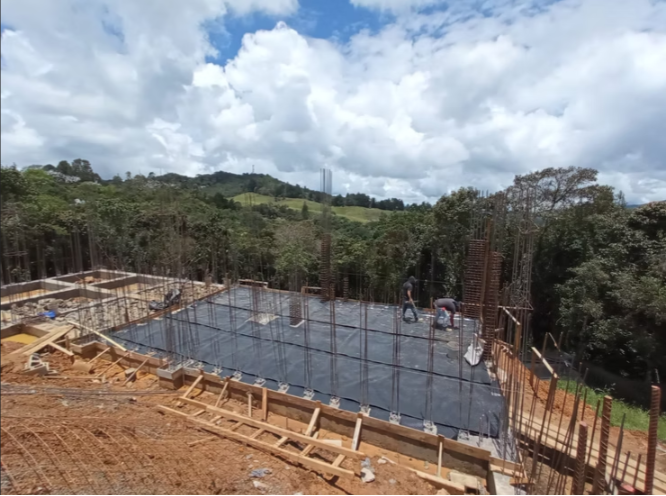

Obra de cimentación
La fotografía muestra una obra de cimentación. La selección de lámina, impermeabilización y drenaje depende del diseño y las condiciones del terreno.

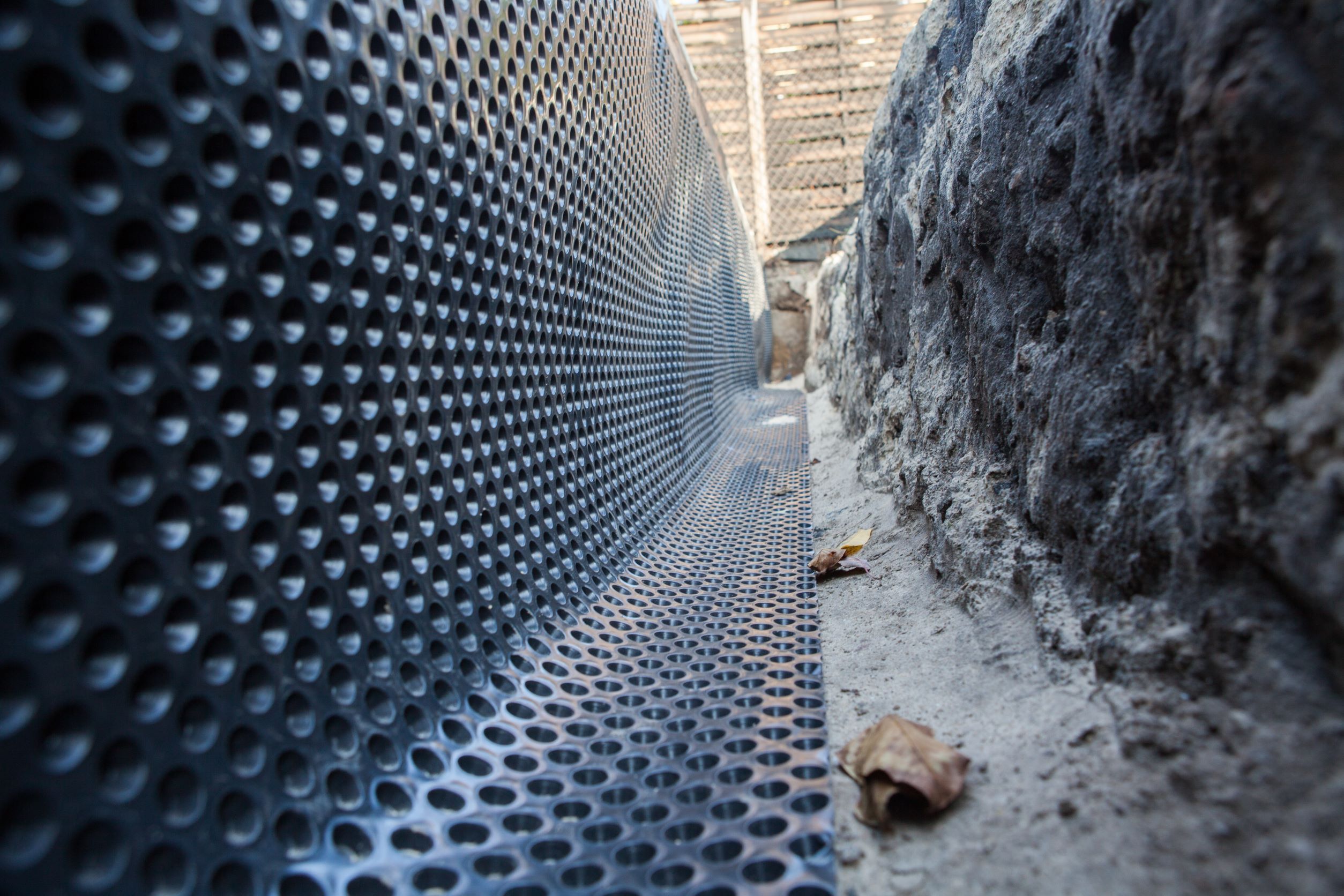

Detalle junto a una estructura
Detalle de la geometría nodular junto a una estructura. Revise continuidad, fijación y protección de la impermeabilización en su instalación.

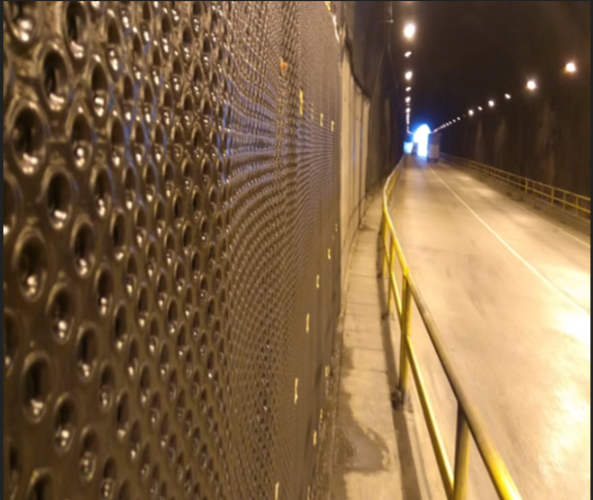

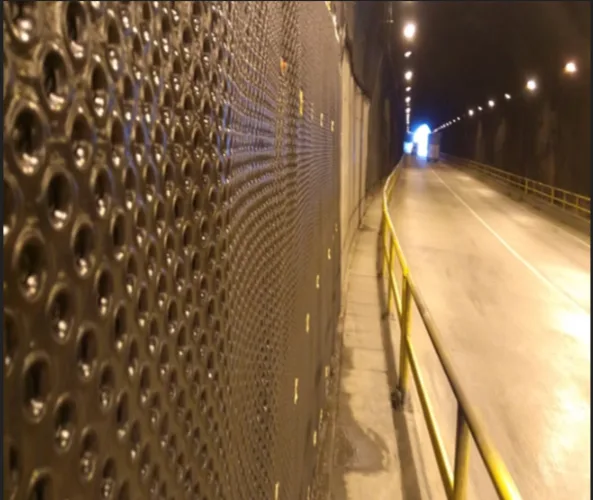

Túneles y Obras Subterráneas
La imagen ilustra una configuración junto a un túnel. Confirme los materiales, fijaciones y recorrido de evacuación definidos para el proyecto.
L10SG y protección tradicional: criterios de selección
Compare soluciones por capacidad de drenaje, protección, espacio y procedimiento constructivo; no solo por el material empleado.
| Criterio de Evaluación | Lámina Nodular L10SG (PEAD) | Muro Adosado de Ladrillo (Sacrificio) |
|---|---|---|
| Capacidad de Drenaje / Ventilación | Verificar flujo bajo presión, gradiente, filtración y conexión a descarga. | Definir drenaje, filtración y continuidad en el sistema completo. |
| Espacio Útil (Excavación) | Nódulos de 10 mm; considerar los demás componentes del detalle. | Espesor definido por materiales y detalle constructivo. |
| Velocidad de Ejecución | Depende de geometría, fijaciones, traslapos y conexiones. | Depende de mampostería, materiales y secuencia de obra. |
| Comportamiento ante Asentamientos | Verificar deformaciones, fijaciones y continuidad. | Verificar juntas, estabilidad y compatibilidad de movimientos. |
Alta Resistencia Mecánica
La ficha reporta 220 kPa en compresión según ASTM D6364. El valor de ensayo no equivale por sí solo a la carga admisible ni al comportamiento a largo plazo de la obra.
Recuperación del material
La ficha identifica el HDPE como material recuperable y reciclable. La recuperación depende de la separación, limpieza y gestión local del residuo.
Selección para su proyecto
La selección debe comprobar capacidad hidráulica, cargas, compatibilidad y detalle constructivo. L10SG no contiene un filtro geotextil adherido.
Preparemos su cotización
Indique aplicación, área, altura o profundidad, condiciones del suelo, filtración prevista, descarga y ciudad de entrega. Adjunte planos o especificación.
Ficha disponible: julio de 2020. Confirme documentación vigente y disponibilidad al cotizar.
