Geomalla uniaxial
Refuerzo en un sentido.
Geomallas coextruidas de HDPE para refuerzo en una dirección principal, en muros y terraplenes diseñados. Comparta su referencia, planos y requerimientos para cotizar con DISAYM.
Mecanismos de Estabilización Estructural
El refuerzo interactúa con el relleno compactado. La estabilidad requiere comprobar suelo, geometría, cargas, drenaje, conexiones y resistencia de diseño.
Suelo Mecánicamente Estabilizado (MSE)
Las capas de geomalla aportan refuerzo al relleno. Defina longitud, separación y orientación con el diseño de la estructura.
Resistencia a la Fluencia Lenta (Creep)
La resistencia disponible a largo plazo considera fluencia, daños de instalación y durabilidad. La vida de diseño y los factores aplicables los define el diseñador del proyecto.
Selección del relleno
El material de relleno debe cumplir granulometría, resistencia, compactación y compatibilidad exigidas por el diseño. El suelo de sitio no es apto automáticamente.
Referencias GUX y resistencia de diseño
La ficha disponible describe geomallas uniaxiales coextruidas de HDPE, referencias GUX-25 a GUX-89. Sus propiedades son específicas de cada referencia; no se extrapolan a productos PET.
- Referencias de ficha: GUX-25, GUX-30, GUX-37, GUX-49, GUX-61, GUX-66, GUX-74 y GUX-89.
- Resistencia última longitudinal según ASTM D6637: desde 59 kN/m (GUX-25) hasta 210 kN/m (GUX-89). No equivale a tensión admisible.
- La ficha expresa Tadm = Tult / (FRDI × FRFL × FRDQB), considerando daño de instalación, fluencia y durabilidad. Verifique factores y condiciones con el diseñador.
- Rollos de 50 m de largo: ancho de 1,30 m para GUX-25 a GUX-49 y 1,00 m para GUX-61 a GUX-89. Confirme documentación vigente.
Aplicaciones en la Geotecnia Colombiana
Fotografías ilustrativas de despliegue y colocación de refuerzo. No se presentan como obras ejecutadas por DISAYM.

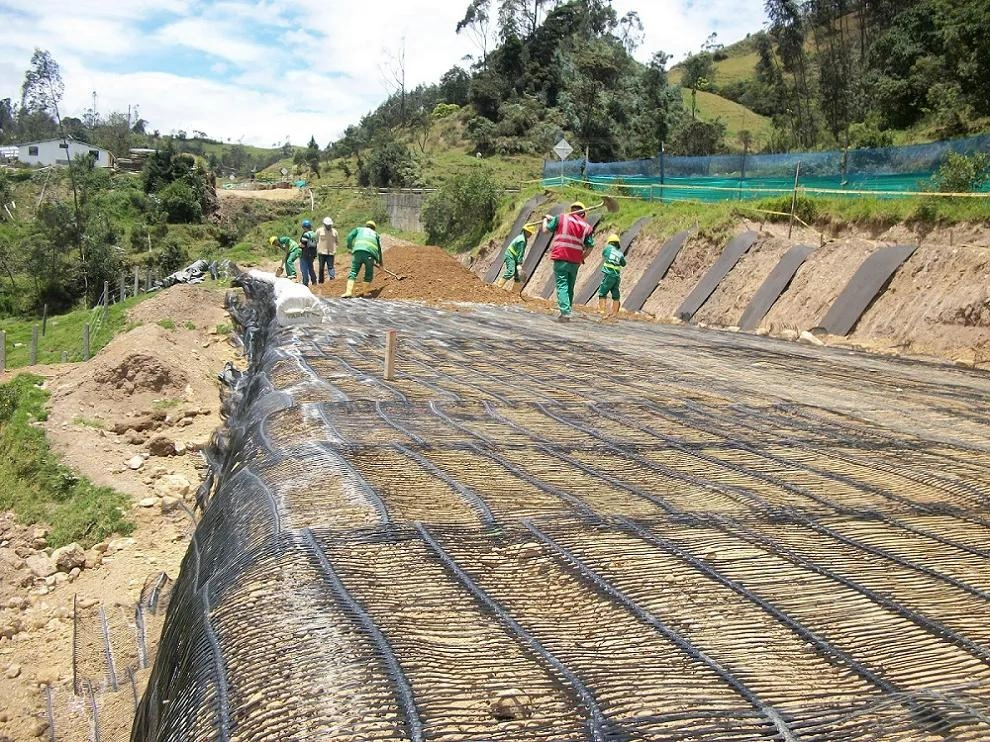

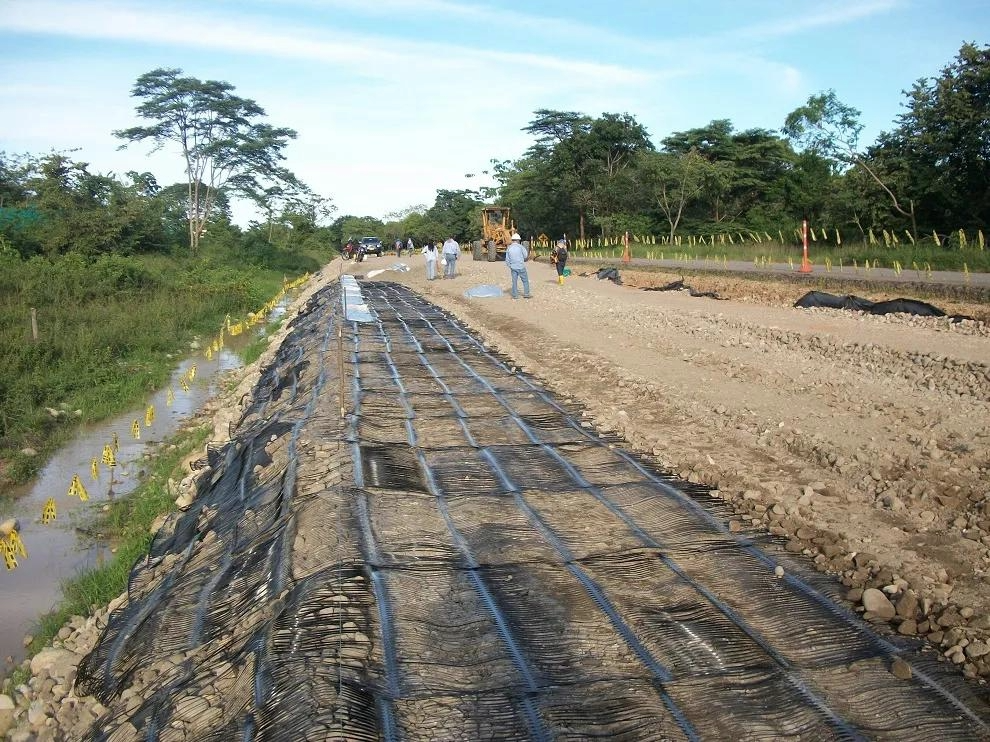

Despliegue del refuerzo
La fotografía muestra el despliegue de una geomalla en obra. En muros reforzados, revise orientación, longitud, conexión con la fachada y compactación del relleno.

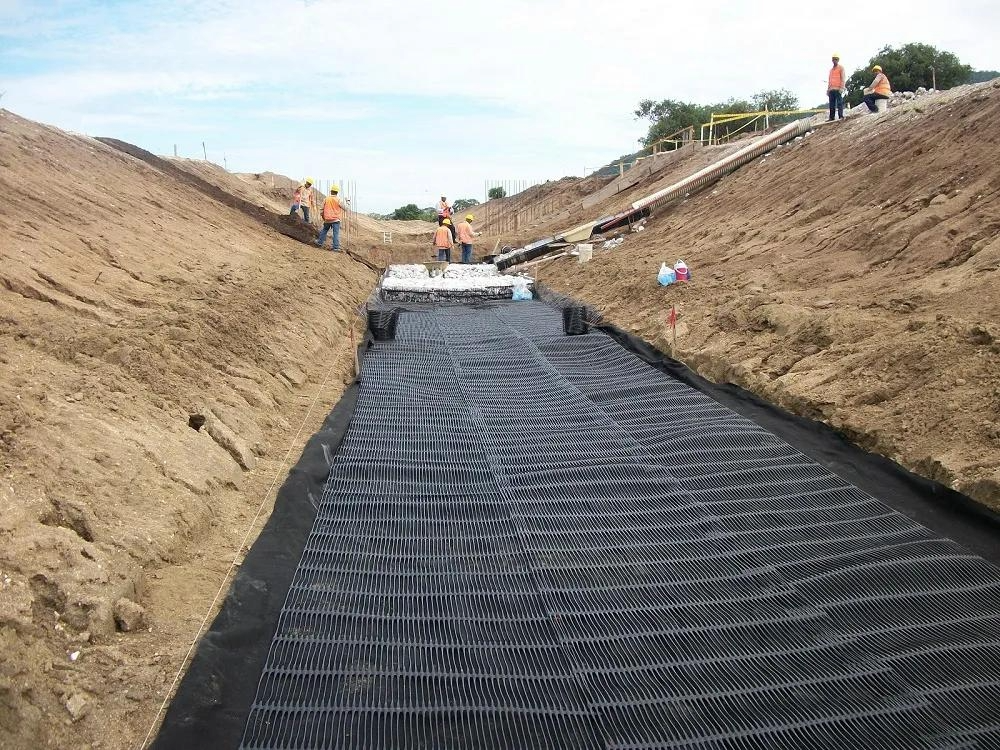

Instalación entre taludes
La foto muestra una instalación entre taludes excavados. Confirme geometría, estabilidad y drenaje; la imagen por sí sola no determina el sistema estructural.

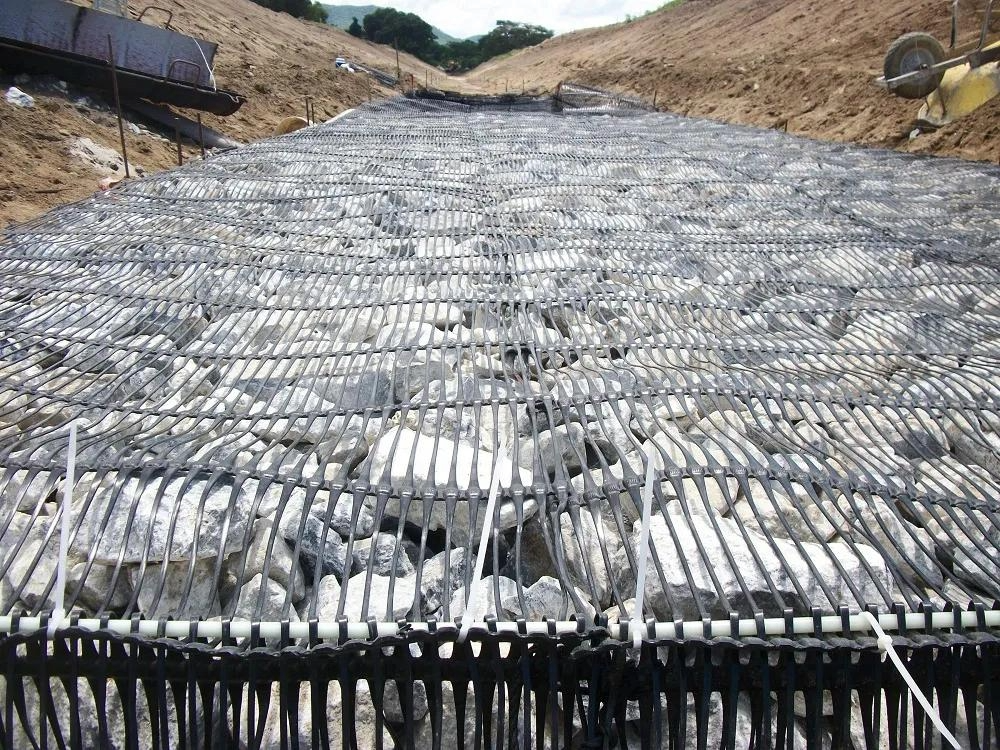

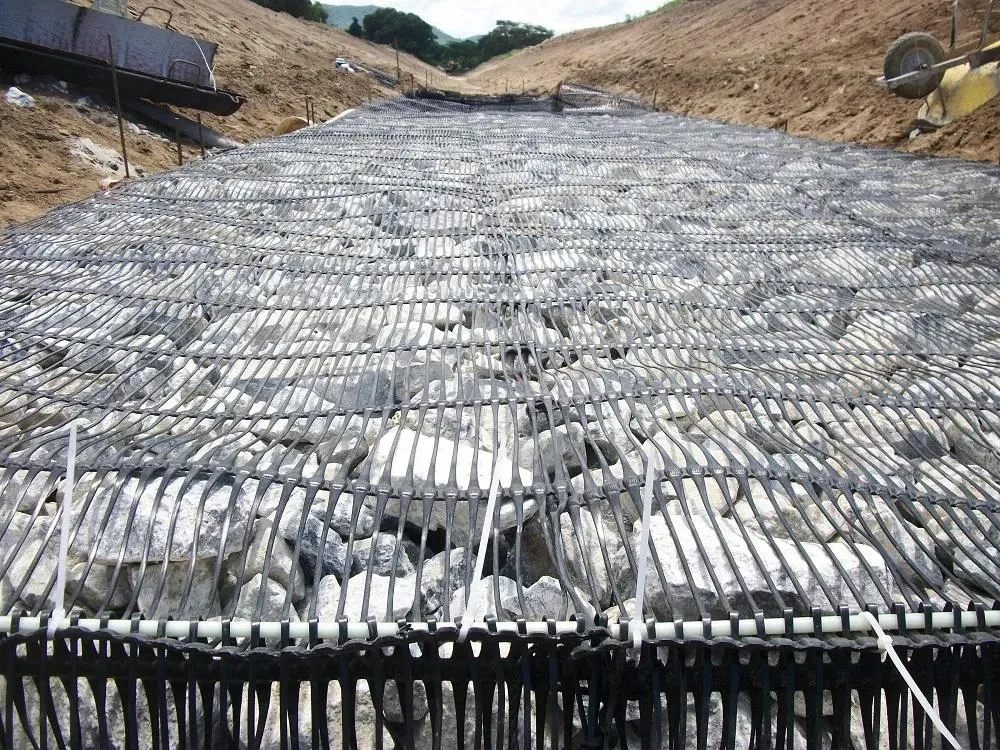

Detalle de refuerzo en obra
Detalle de geomalla y relleno en obra. Compruebe continuidad, traslapos o uniones previstos y protección durante la colocación del material.
Muro en Suelo Reforzado vs. Muro de Concreto Rígido
Compare sistemas de contención mediante el diseño, espacio disponible, cimentación, relleno, drenaje y procedimiento constructivo.
| Criterio de Evaluación | Muro en Suelo Reforzado (MSE) | Muro de Concreto Armado (Tradicional) |
|---|---|---|
| Comportamiento ante Asentamientos | Verificar deformaciones admisibles y conexiones. | Verificar cimentación, juntas y deformaciones admisibles. |
| Costo Directo de Ejecución | Evaluar relleno, refuerzo, fachada, cimentación y equipos. | Evaluar concreto, acero, cimentación, formaletas y equipos. |
| Impacto Ambiental y Estético | Evaluar materiales, transporte y acabado previsto. | Evaluar materiales, transporte y acabado previsto. |
| Tiempos de Construcción | Depende del relleno, compactación, fachada y secuencia. | Depende de armado, colocación, curado y secuencia. |
Comprobaciones del diseño
Seleccione un método de diseño aplicable y compruebe estabilidad interna, externa y global, conexiones y deformaciones según los requisitos de la obra.
Norma ASTM D5262 (Creep)
La ficha relaciona la fluencia con factores de reducción para el horizonte de diseño considerado. Solicite ensayos y documentación de la referencia seleccionada.
Normativa INVIAS
Contraste propiedades, ensayos y documentación con la especificación contractual y la edición aplicable; la ficha no acredita cumplimiento universal.
Preparemos su cotización
Indique referencia, área, altura del muro o terraplén, resistencia de diseño requerida, relleno, cargas y ciudad de entrega. Adjunte planos, cantidades o especificación.
Ficha disponible: mayo de 2021. Confirme documentación vigente y disponibilidad al cotizar.
