DualDren
Filtración y subdrenaje.
Geocompuesto con lámina bicúspide de 10 mm y geotextil no tejido azul para captar y conducir agua. Comparta las condiciones de su obra y cotice DualDren con DISAYM.
Ilustración de aplicación en una vía.Captación, filtración y conducción
El núcleo drenante y el filtro trabajan junto con el colector y la descarga. Seleccione la configuración según suelo, cargas, gradiente y caudal requerido.
Capacidad hidráulica documentada
La ficha compara DualDren con un geocompuesto tradicional a gradiente 1,0 y presiones de 10, 20 y 50 kPa. Consulte los valores de ensayo más abajo; no son una garantía de caudal para cualquier obra.
Selección del sistema
El fabricante plantea menor excavación y uso de material de sitio en aplicaciones definidas. Evalúe cantidades, suelo, procedimiento y transporte antes de comparar alternativas.

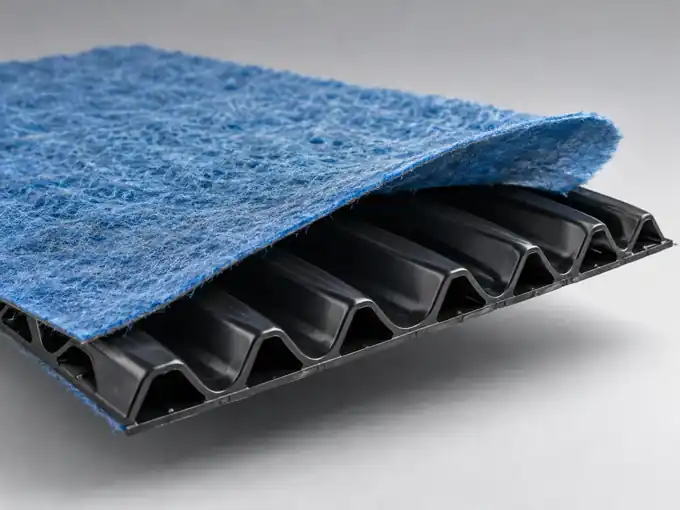

Geotextil Azul Protector
El geotextil no tejido azul de PP actúa como filtro. Compruebe compatibilidad hidráulica con el suelo y proteja su continuidad durante la instalación.
Propiedades y configuraciones de ficha
Los valores siguientes proceden de la ficha disponible de febrero de 2026. Distinga las propiedades de la lámina, del geotextil y del geocompuesto al especificar el sistema.
- Lámina HDPE: compresión de 400 kPa y resistencia a tensión de 4,8 kN/m según la ficha. No son por sí solas cargas admisibles del proyecto.
- Geotextil PP: abertura aparente de 0,180 mm según ASTM D4751 y permitividad de 2,9 s⁻¹ según ASTM D4491.
- Geotextil: tasa de flujo de 8.109 l/min/m² según ASTM D4491. Este ensayo no representa el caudal en el plano del geocompuesto.
- Suministro: rollos de 50 m para tuberías de 100 y 160 mm, y de 35 m para 200 mm; alturas de 0,50, 1,00 y 2,00 m según ficha.
Campos de Aplicación Integral
La ficha presenta configuraciones con tubería de 100, 160 y 200 mm y alturas de 0,50, 1,00 y 2,00 m. Las imágenes son ilustraciones de aplicación, no fotografías de obras ejecutadas por DISAYM.
Drenaje de Carreteras y Vías Férreas

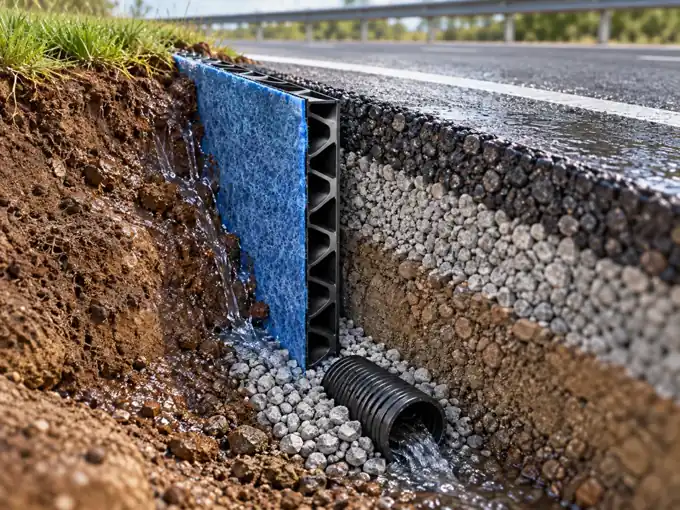

Ilustración de drenaje junto a una vía. Defina posición, filtración, conexión al colector y descarga según las condiciones del pavimento y del suelo.
Drenaje en Edificaciones y Sótanos

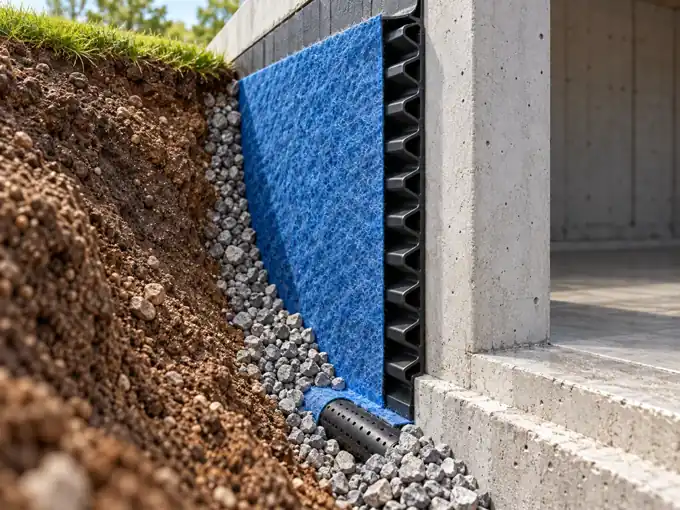

Ilustración de drenaje junto a un muro. Compruebe impermeabilización, fijaciones, continuidad y evacuación del agua en el detalle constructivo.
Drenaje de Campos Deportivos

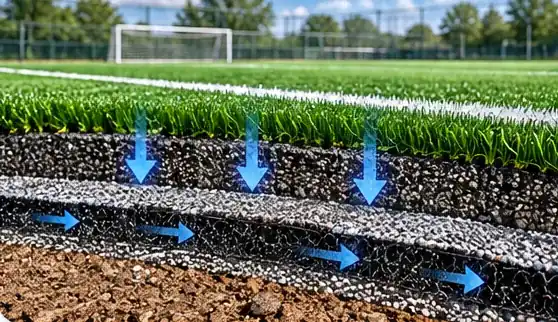

Ilustración de drenaje en una superficie deportiva. La solución completa debe considerar capas, infiltración, caudal y recorrido hasta la descarga.
Capacidad Hidráulica: DualDren vs. Tradicional
Valores de la ficha del fabricante a gradiente hidráulico i = 1,0. La comparación corresponde a las condiciones y al geocompuesto tradicional descritos en ese documento.
| Presión de ensayo (kPa) | DualDren Vial (L/s-m) | Geocompuesto Tradicional (L/s-m) |
|---|---|---|
| 10 kPa | 2.08 L/s-m | 0.49 L/s-m |
| 20 kPa | 1.76 L/s-m | 0.45 L/s-m |
| 50 kPa | 1.65 L/s-m | 0.39 L/s-m |
Laboratorios GAI-LAP
La ficha declara acreditación GAI-LAP para el control de calidad del fabricante. Solicite informes de ensayo y documentación de la referencia suministrada; no equivale a una aprobación del diseño de su obra.
Documentación de suministro
Confirme la documentación vigente del fabricante y los requisitos de suministro definidos por el proyecto.
Evaluación de materiales y transporte
Compare cantidades, excavación y distancias de transporte de las alternativas. Una reducción de huella requiere una evaluación aplicable a su obra.
Preparemos su cotización
Indique longitud, altura, diámetro del colector, condiciones del suelo, cargas, pendiente, descarga y ciudad de entrega. Adjunte planos o especificación.
Ficha disponible: febrero de 2026. Confirme referencia, documentación vigente y disponibilidad al cotizar.
