Geoceldas de HDPE
Confinamiento tridimensional.
Paneles expandibles de HDPE para confinamiento de material de relleno en aplicaciones de estabilización y refuerzo. Comparta su uso, área y especificación para cotizar con DISAYM.
Confinamiento, configuración y soporte
El sistema celular limita el movimiento lateral del relleno. Su contribución se evalúa con suelo, cargas, geometría, material de aporte y condiciones de instalación.
Confinamiento Celular (3D)
Las paredes de las celdas confinan el material seleccionado. Defina tipo de relleno, compactación, cobertura y conexiones según la aplicación.
Configuración y drenaje
Confirme perforaciones y configuración de la referencia. El sistema completo debe resolver filtración, drenaje y descarga según las condiciones de la obra.
Selección según las cargas
En aplicaciones diseñadas puede contribuir al soporte del relleno. Cualquier cambio de espesor requiere cálculo y validación; no se obtiene una reducción fija al incorporar geoceldas.
Especificaciones del Polietileno de Alta Densidad
La ficha disponible de mayo de 2021 describe HDPE virgen texturizado y cinco configuraciones. Compare geometría, resistencia y conexión de cada referencia.
- Referencias: 445-075, 356-100, 356-120, 445-150 y 445-200; alturas de 75, 100, 120, 150 y 200 mm, respectivamente.
- Resistencia a tensión en fluencia: 22 kN/m según ISO 10319; en soldadura: 16 kN/m según ISO 13426-1, método B. Aplican las tolerancias de ficha.
- Espesor texturizado: 1,50 mm ±10%. La selección del relleno depende de la aplicación y no autoriza usar cualquier suelo de sitio.
- Revise dimensiones y área del panel expandido según referencia, además de pines, abrazaderas y detalle de conexión.
Aplicaciones Multifuncionales en Ingeniería
Fotografías ilustrativas de despliegue e instalación. No se presentan como obras ejecutadas por DISAYM.

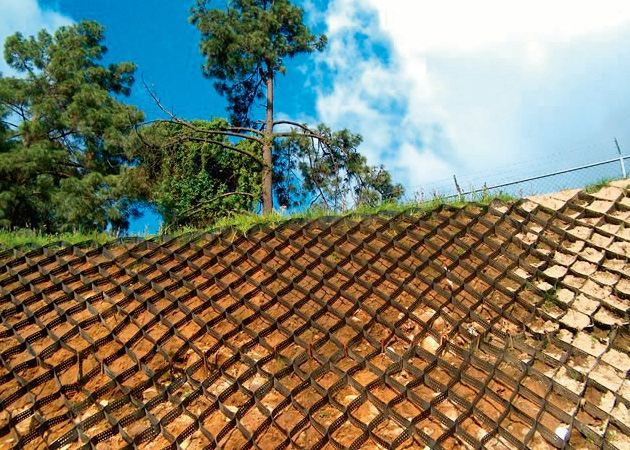

Control de Erosión en Taludes
La fotografía muestra geoceldas desplegadas sobre una pendiente. En control de erosión, defina anclajes, relleno y drenaje; la protección superficial no sustituye la comprobación de estabilidad del talud.

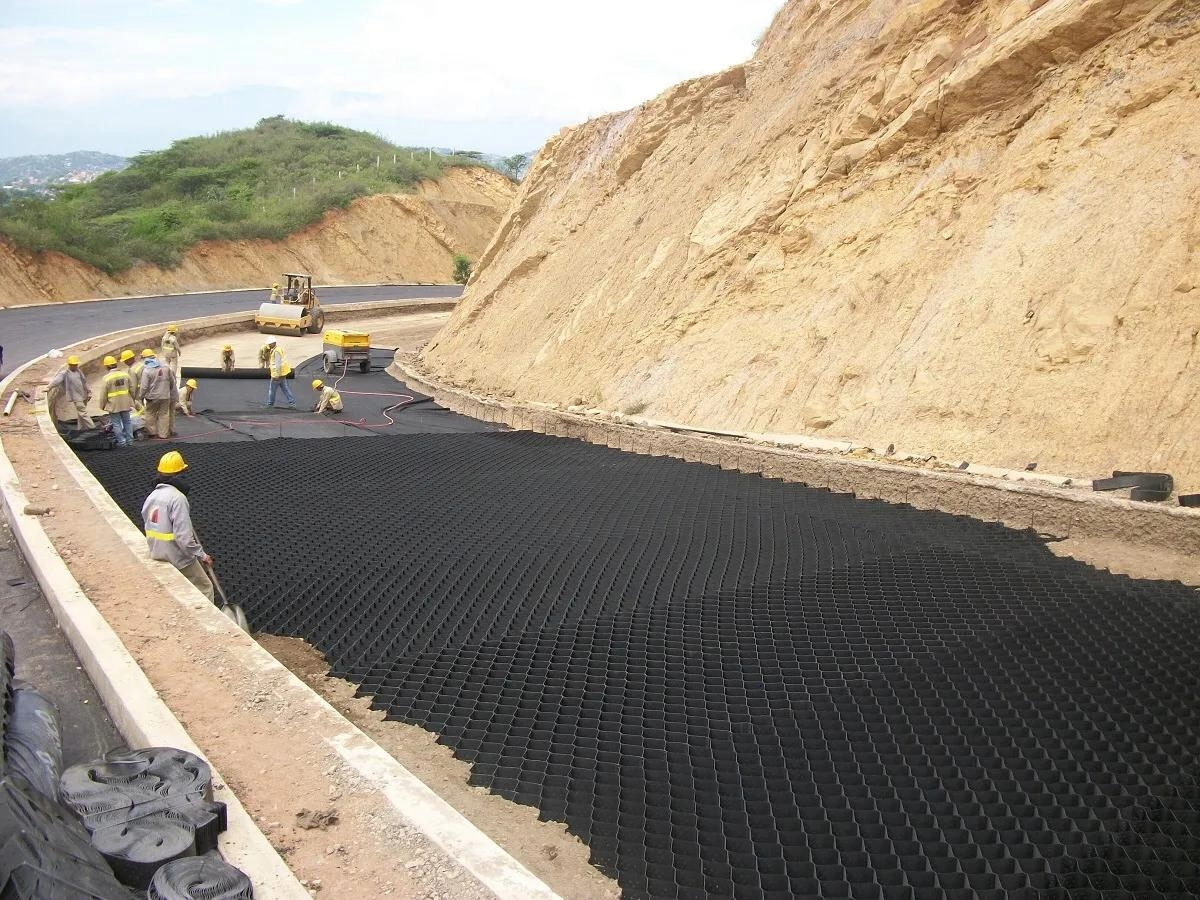

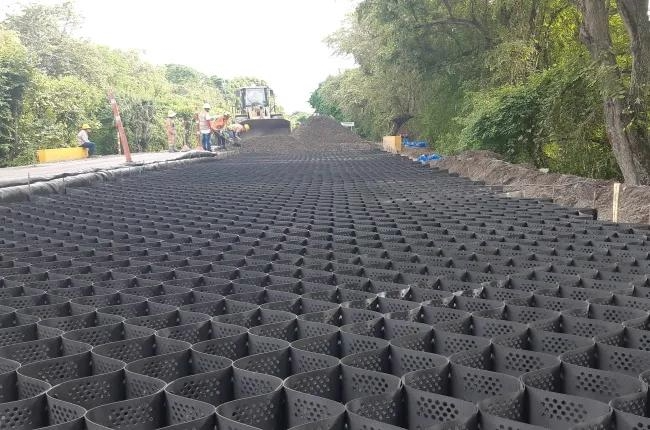

Soporte de Carga y Vías
La foto muestra geoceldas extendidas en una vía. Defina preparación del suelo, relleno, compactación y capacidad de soporte con el diseño del pavimento.

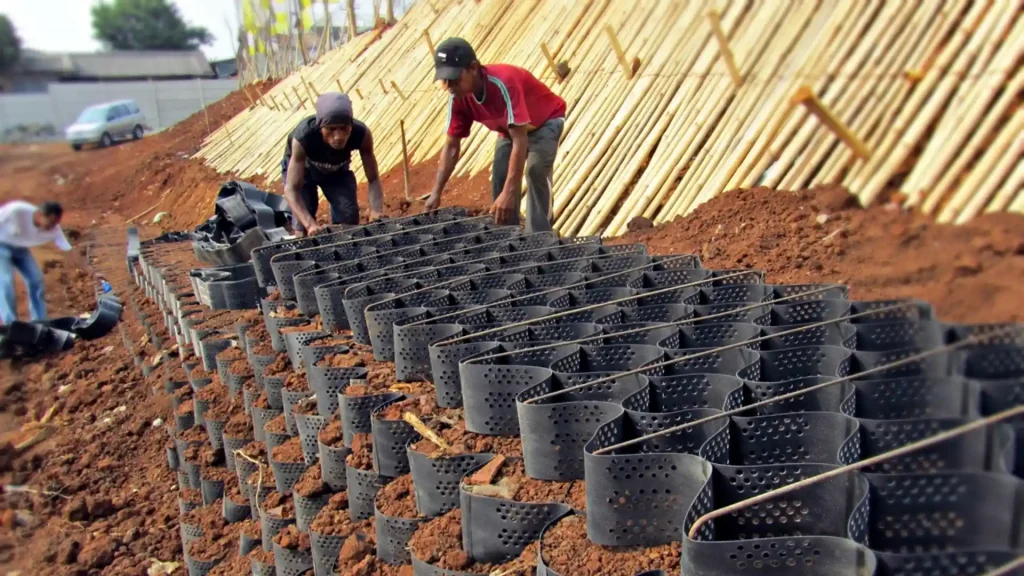

Instalación en ladera
La imagen muestra instalación y relleno en una ladera. Revise fijación, conexiones y secuencia de trabajo conforme al detalle constructivo.
Geoceldas vs. Sistemas Rígidos Tradicionales
Compare alternativas según aplicación, suelo, cargas, relleno, drenaje, cantidades y procedimiento constructivo.
| Criterio de Evaluación | Solución con Geoceldas (HDPE) | Solución Tradicional (Concreto/Relleno Masivo) |
|---|---|---|
| Adaptabilidad al Terreno | Verificar geometría, anclajes y deformaciones admisibles. | Verificar cimentación, juntas y deformaciones admisibles. |
| Volumen de Concreto (En canales) | Cantidad y espesor definidos por diseño. | Cantidad y espesor definidos por diseño. |
| Manejo de Aguas Lluvias | Depende del relleno, soporte, filtración y drenaje. | Depende del revestimiento, juntas y drenaje previstos. |
| Logística de Instalación | Evaluar paneles, relleno, conexiones y equipos. | Evaluar materiales, transporte y equipos requeridos. |
Soldadura ISO 13426-1
La ficha reporta resistencia de la soldadura según ISO 13426-1, método B. Compruebe resultados, conexiones y continuidad de los paneles suministrados.
Estabilidad UV (Carbon Black)
La ficha indica contenido de negro de humo superior al 1,5% según ASTM D1603. Confirme condiciones de exposición y protección previstas para la referencia.
Normativa INVIAS
Contraste propiedades y ensayos con la especificación contractual y la edición aplicable. La ficha no acredita cumplimiento universal ni sustituye el diseño.
Preparemos su cotización
Indique aplicación, referencia o altura, área, tipo de relleno, pendiente o cargas y ciudad de entrega. Adjunte planos, cantidades o especificación; incluya conexiones y anclajes definidos por el diseño.
Ficha disponible: mayo de 2021. Confirme documentación vigente y disponibilidad al cotizar.
